Monel 400 ( UNS N04400)作為一種耐蝕材料已有很長的應用歷史，是二十世紀初期即開發的一種高銅鎳合金。該合金是由鎳和銅組成的只能通過冷做硬化的固溶合金，兼具銅的金屬性和鎳的鈍化性，是一種具有良好韌性、可用于各種腐蝕環境中的鎳銅合金，通常用于偏氧化性的、中性至中等的還原性環境。

悅廷特種合金在國內倉庫擁有大量美國、德國、日本、瑞典、奧地利等國外知名鋼廠Monel 400的進口現貨庫存，材料規格齊全，可提供原材質保證書。

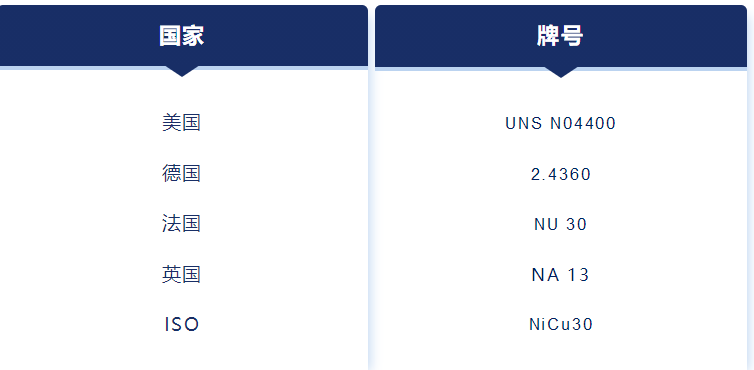

Monel 400 相近牌號

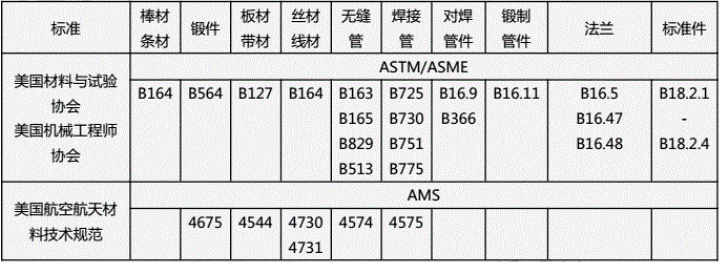

Monel 400 執行標準

Monel 400 材料特性

1.適合各種腐蝕環境

2.耐氯離子應力腐蝕開裂

3.在一定的溫度范圍內具有很好的強度及韌性

4.耐干氯氣、氟氣、氯化氫及氟化氫氣體腐蝕

化學的組成

Monel 400 化學成分

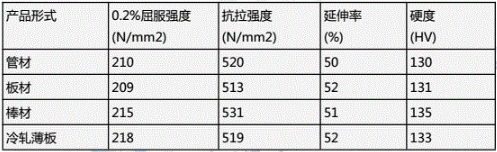

Monel 400 機械性能

在所有條件下，V型缺口沖擊韌性值在室溫條件下為:135-325焦耳。Monel 400合金在零度以下具有優異的機械性能。強度和硬度的增加僅僅很少損傷延展性或沖擊抗力。即使冷卻到液氫溫度，該合金也不會發生從易延展到脆化的轉變，這和許多鐵基材料相比形成顯著對照，雖然鐵基材料通常在低溫下強度增高但會變脆。

Monel 400 耐腐蝕性

1.Monel 400合金在還原性條件下，較工業用純鎳(UNS N02200)更耐蝕，在氧化性條件下較精煉的銅合金更耐蝕。

2.不能用于高氧化性酸中，如硝酸和亞硝酸，在這種環境中應采用鉻不銹鋼，如UNS S44627或UNS 31000。在中等還原性酸、中性或堿性溶液中，可考慮采用Monel 400合金。

3.在大多數堿鹽有機物及大氣環境中均有較好的耐蝕性。該合金可用作苛性堿的冷卻器，但在高溫、高應力、高濃度的堿液中，該合金會發生應力腐蝕開裂。

4.還可用于還原性酸中，如硫酸、鹽酸中，尤其是酸中無空氣或氧化性物質存在時，該合金具有優良的耐氯化物應力腐蝕開裂能力。

5.在高于371℃含硫氣體中，Monel 400合金在高于260℃熔融硫磺中將發生腐蝕。

6.對所有濃度的氫氟酸直到沸點都具有出色的腐蝕抗力。

7.海水和咸水中是主要應用領域。

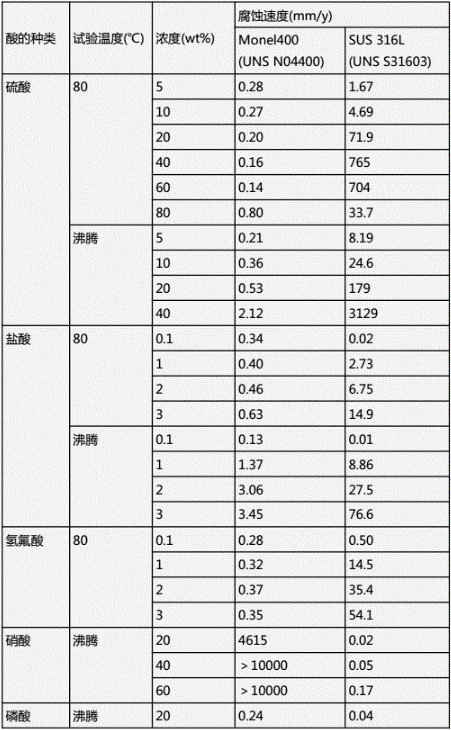

以下是Monel 400合金在各種酸中24小時的浸泡實驗表：

Monel 400 工藝性能

熱加工

退火溫度應控制在700-800℃，推薦快速空冷以得到最佳耐腐蝕性能，時間和溫度將直接影響最終晶粒度。

冷加工

冷加工應進行中間退火，具有較高加工硬化率，冷成形變形量要高于5%，必須在去應力或退火后才能使用。

焊接

可用氬弧焊、等離子體電弧、氣體保護焊或手弧焊等方法進行焊接，首推脈沖電弧焊，焊后最好進行表面處理。

Monel 400 應用領域

NEWS

MONEL 400

原油分餾塔內襯

NEWS

MONEL 400

海洋工程設備

NEWS

MONEL 400

油氣開采設備

NEWS

MONEL 400

堿性蒸餾塔

NEWS

MONEL 400

電力和電子部件
